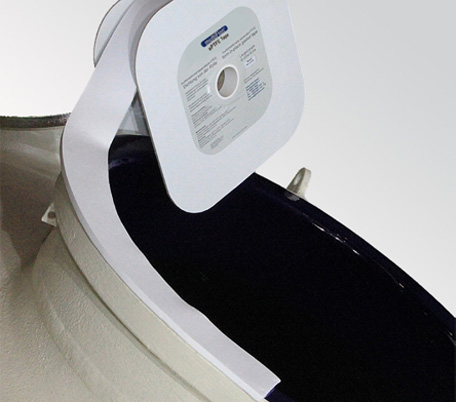

Taśma teflonowa do uszczelniania – multiflon ePTFE
Wielokierunkowe taśmy uszczelniające ePTFE Form-In-Place – multiflon
Taśmy teflonowe Multiflon stanowią wysokiej jakości alternatywę, umożliwiającą skuteczne ograniczenie konserwacji, strat produkcyjnych, kosztów materiałowych i ilości odpadów, zwłaszcza w przypadku rurociągów o dużej średnicy oraz kołnierzy aparatury wyłożonych metalem lub szkłem.
Teflonowa taśma uszczelniająca multiFlon® została stworzona w 100% z czystego, wielokierunkowo spienionego teflonu TM PTFE. Jej właściwości są bezpośrednio porównywalne z uszczelkami wykonanymi z materiału multiFlon® Sheet Gasketing. Dzięki wielokierunkowemu ePTFE zapewnia doskonałą odporność na pełzanie, gwarantując długotrwałe uszczelnienie, które jest niezawodnie szczelne i zabezpieczone przed wydmuchiwaniem.
Taśma multiFlon® charakteryzuje się samoprzylepnym spodem, co ułatwia jej formowanie na miejscu. Jest wysoce kompatybilna i stanowi idealny wybór do uszczelniania dużych kołnierzy oraz skomplikowanych urządzeń stalowych w wymagających zastosowaniach. Wersja taśmy multiFlon zgodna z GMP jest dostępna do zastosowań o wysokiej czystości, dodatkowo potwierdzając, że to rozwiązanie spełnia najwyższe standardy.
Typowe zastosowanie taśm uszczelniających:
Komponenty: kołnierzy o dużych średnicach, mieszalniki, mieszadła, kolumny, obudowy pomp i turbin, sprzęt stalowy o większych nierównościach powierzchni, zbiorniki, a także wymienniki ciepła we wszystkich gałęziach przemysłu.
Kołnierze: Wszystkie rodzaje kołnierzy, duże i złożone geometrie
Obszary uszczelnień i materiały kołnierzy: Stal, aluminium, Inconel, inne stopy metali, FRP, szkło
Główne cechy teflonowych taśm uszczelniających:
- 100% czysty wielokierunkowo spieniony teflon PTFE
- chemicznie obojętny
- odporny na temperaturę
- możliwość dopasowania i adaptacji
- niskie pełzanie przy ściskaniu i stabilność wymiarowa
- szybki i łatwy montaż
- Niezawodna szczelność i trwałość
- Zgodność z TA-Luft (zgodnie z VDI 2440)
- Niższe koszty magazynowania i instalacji
Taśma uszczelniająca dane techniczne:
Materiał: 100% czysty, wielokierunkowo ekspandowany PTFE (ePTFE)
Odporność temperaturowa materiału uszczelniającego: -240°C do +270°C, okresowo do +315°C
Odporność chemiczna: Odporność chemiczna na wszystkie media o pH od 0 do 14, z wyjątkiem stopionych metali alkalicznych i fluoru pierwiastkowego
Zalecany zakres zastosowań: Temperatura: do 250°C
Ciśnienie: Próżnia do 68 bar w zależności od parametrów instalacji możliwe jest osiągnięcie wyższych wartości
Atesty i bezpieczeństwo: TA-Luft (VDI 2440) do 230°C i VDI 2290 @ 40bar zezwolenie He BAM na gazowy tlen dla stylu GMP: FDA 21 CFR 177.1550 (PTFE) EG1935 i powiązane przepisy dotyczące limitów ekstrakcji i GMP EU 1907/2006 (REACH) z załącznikiem XVII i jego poprawkami
Właściwości uszczelnień teflonowych:
EN 13555 (grubość 3 mm)
Qmin (40 bar He; 0,01 mg/(s*m)): 29 MPa
QSmin (QA=40 MPa; 40 bar He; L=0,01): < 10 Mpa
QSmax (23°C): 170 Mpa
PQR @ 23 °C (QA=30 MPa): 0,91
ASTM F36
Ściśliwość: 50 – 55 %
ściśnięty Grubość: 1,42 mm
Odzysk: 13 %
odzyskana Grubość: 1,63 mm
Dane EN 13555 oparte na standardowym teście pierścieni uszczelniających, przeprowadzonym przy użyciu taśmy multiFlon®Tape w rozmiarze 15×3 mm, ukształtowanej w zamknięty pierścień uszczelniający ID=50 mm.
Montaż taśmy uszczelniających Multiflon
Montaż taśmy uszczelniającej Multiflon wymaga precyzyjnych kroków, aby zapewnić skuteczne i trwałe uszczelnienie. Poniżej znajdziesz zaktualizowane instrukcje krok po kroku:
- Rozpocznij od całkowitego oczyszczenia powierzchni uszczelniających, eliminując wszelkie zabrudzenia, korozję, olej oraz resztki poprzednich materiałów uszczelniających.
- Odetnij jeden koniec taśmy uszczelniającej.
- Usuń niewielką ilość papieru pokrywającego spod samoprzylepnego podkładu. Umieść taśmę na środku efektywnej szerokości uszczelnienia, tak aby skive (cięcie) było umieszczone tuż obok otworu na śrubę po stronie związanego z ciśnieniem kołnierza. Rozłóż taśmę równomiernie wokół całego obwodu kołnierza.
- Ułóż taśmę poprzecznie do rowka, wykonując drugie cięcie i pozostawiając wymaganą długość zakładki.
- Poziomo odciąż nadmiar taśmy, pozostawiając całkowitą grubość około 120% pierwotnej grubości.
- Zastosuj co najmniej 3 progresywne sekwencje dokręcania w układzie gwiazdy lub na 180°, aby zapewnić równomierne i skuteczne dociskanie.
- Na zakończenie przeprowadź okrągłą kontrolę momentu obrotowego, upewniając się, że uszczelnienie jest szczelne i gotowe do długotrwałego użytkowania.
Poprzez dokładne przestrzeganie tych kroków, zapewnisz nie tylko prawidłowe i trwałe zamontowanie taśmy uszczelniającej Multiflon, ale również efektywne uszczelnienie, chroniące przed wyciekami i zapewniające bezpieczne działanie systemu.
